铅模的结构及使用方法

1．用途

　　用来探测井下落鱼鱼顶状态和套管情况。通过分析铅模同鱼顶接触留下的印记和深度，反映出鱼顶的位置、形状、状态、套管

　　变形等初步情况，作为定性的依据，提供施工作业参考。

2．结构

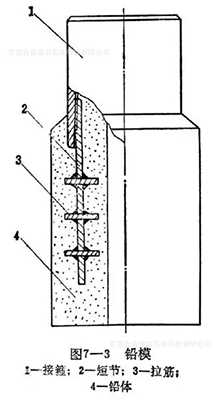

　　铅模由接箍1、短节2、拉筋3及铅体4等组成，中心有水眼，以便冲洗鱼顶。如图1-1所示。

3、技术参数

4、使用方法

　　（1）检查铅模柱体四周与底部不能有影响印痕判断的伤痕存在，如有轻微伤痕，应及时用锉刀将其修复平整。
　　（2）测量铅模外形尺寸，如果一次成型铅模，铅体呈锥形，应以铅模底部直径为下井直径，并留草图。

　　（3）丝扣涂油，接上钻具下入井中。
　　（4）下钻速度不宜过快，以免中途将铅模顿碰变形，影响分析结果。

　　（5）下至鱼顶以上一单根时开泵冲洗，待鱼顶冲净后，加压打印。

　　（6）打印钻压一般加压30kN，特殊情况下可适当增减，但增加钻压时不能超过50 kN。

　　（7）加压打印一次即行起钻。
