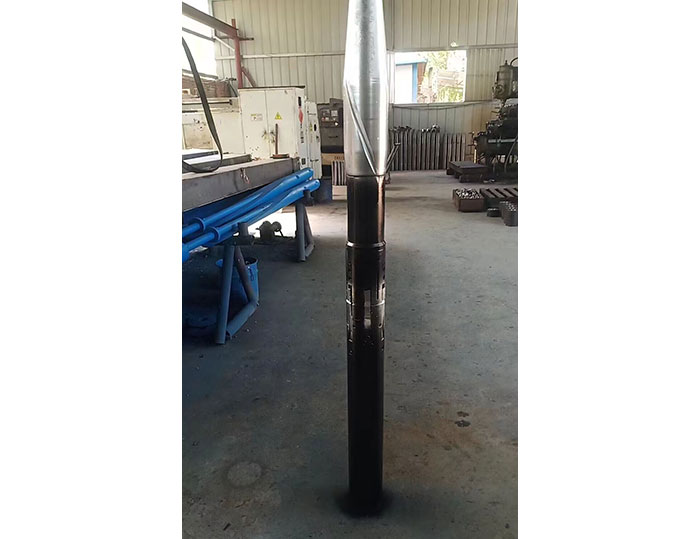

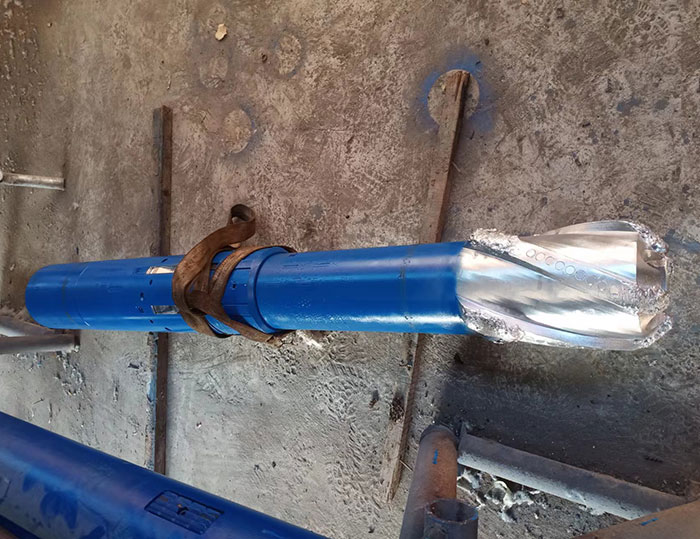

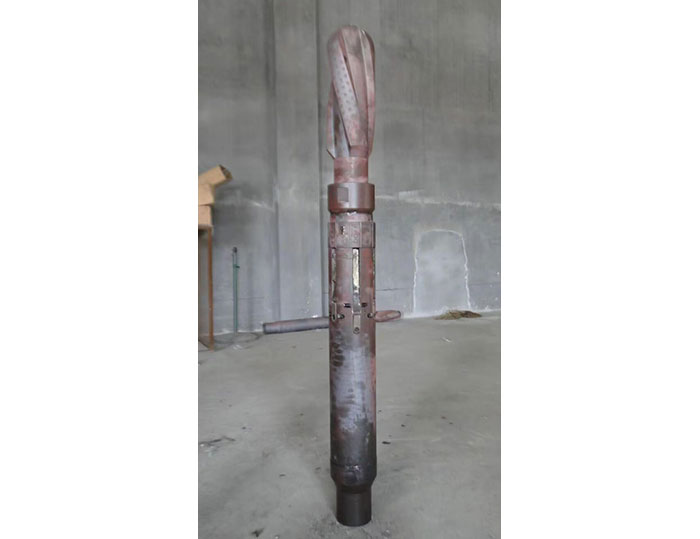

(一)胜利TDX系列段铣工具
1、工具结构(见图1)
2、TDX系列段铣工具技术规范(见表1)
3、工作原理：开泵后，工具活塞在压差作用下下行，活塞下部推盘则推动刀片张开;停泵后，活塞在弹簧作用下复位，刀片自动收回。

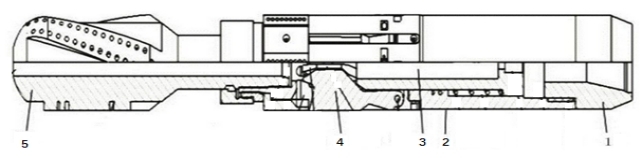

图1 1-上接头；2-本体；3-活塞；4-刀片；5-扶正器
锻铣参数（见表3）
表1 TDX系列锻铣工具技术规范
工具型号 | 连接螺纹 | 最大本体外径/mm | 刀片收拢时外径/mm | 刀片张开时最大外径/mm | 工具总长/mm | 扶正器最大外径/mm | 锻铣套管外径/mm | 锻铣套管壁厚/mm |
TDX-245 |
NC50 |
210 |
214 |
273 |
1780 | 222 |
244.5 | 8.94 |
220 | 10.03 | |||||||
218 | 11.05 | |||||||
216 | 11.99 | |||||||
TDX-178 |
NC38 |
144 |
144 |
210 |
1470 | 158 |
177.8 | 8.05 |
156 | 9.19 | |||||||
154 | 10.36 | |||||||
151 | 11.51 | |||||||
149 | 12.65 | |||||||
147 | 13.72 | |||||||
TDX-140 |
NC31 |
114 |
114 |
170 |
1290 | 121 |
139.7 | 7.72 |
118 | 9.17 | |||||||
115 | 10.54 |
